MVE 系列振动电机

型号：MVE 系列振动电机
电压频率：380伏50赫兹（可根据客户要求特殊订制）
绝缘等级：F级或H级
防护等级：IP55-IP66
工作方式：连续
环境温度：不超过40℃
介绍：MVE系列振动电机为我司参照意大利等欧洲标准研制开发的振动电机，具有设计精良、重量轻、效率高等特点。作为各类振动机械的通用激振源，该产品可广泛应用于矿山、冶金、煤炭、电力、建筑、化工、铸造、轻工食品等多个行业，产品可替代意大利等欧标振动电机。

电话：021-67871206 / 57242438

详情介绍

MVE系列振动电机为我司参照意大利等欧洲标准研制开发的振动电机，具有设计精良、重量轻、效率高等特点。作为各类振动机械的通用激振源，该产品可广泛应用于矿山、冶金、煤炭、电力、建筑、化工、铸造、轻工食品等多个行业，产品可替代意大利等欧标振动电机。

MVE series vibrator motors are developed according to Italian and other European standards. They have the characteristics of excellent design, lightweight, high efficiency. As a general vibration exciting source for all kinds of vibration machinery, they can be widely used in mining, metallurgy, coal, electricity, construction, chemical, foundry, food, etc. They can replace Italian and other European standard vibrator motors.

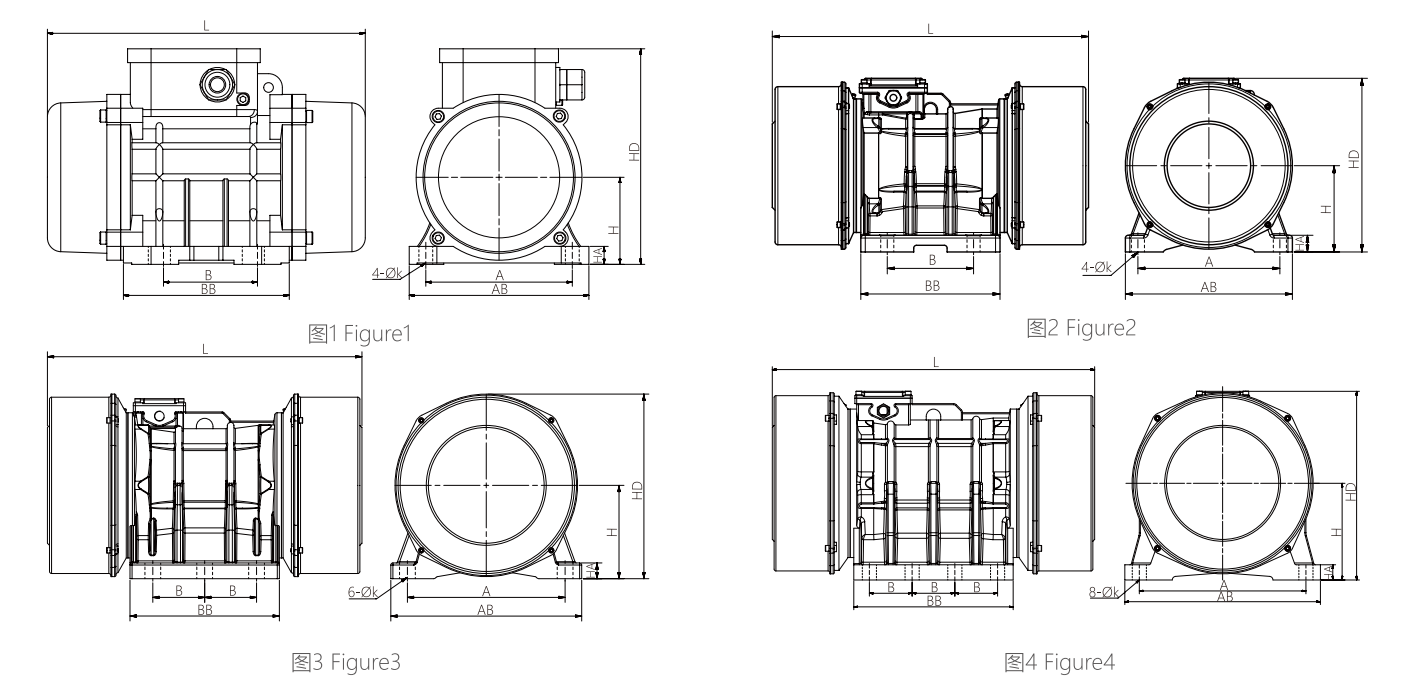

MVE 系列振动电机技术参数及尺寸
Technical Parameters and Dimension of MVE Series Vibrator Motors
三相二极（380V 50HZ 振动次数2900r/min) Three-phase and Two-pole 380V 50Hz Frequency 2900r/min
型号 Model	额定激振力 Rated Force （kN）	额定功率 Rated Power （kW）	额定电流 Rated Current （A）	安装尺寸(mm) Mounting Dimension		外形尺寸(mm) Overall Dimension							安装螺栓尺寸(mm) Mounting Bolt Dimension	重量 Weight （kg）	图号 Drawings No.
				安装尺寸(mm) Mounting Dimension		外形尺寸(mm) Overall Dimension
				A	B	H	AB	BB	HA	HD	L	K
MVE-1-2	1	0.06	0.23	106	62-74	65	140	105	15	155	220	9	4*M8	7.5	1
MVE-2-2	2	0.09	0.35	106	62-74	65	140	105	15	155	220	9	4*M8	8	1
MVE-3-2	3	0.18	0.62	125	90	80	155	160	15	170	255	13	4*M12	12	2
MVE-4-2	4	0.25	0.78	125	90	80	155	160	15	170	255	13	4*M12	13	2
MVE-5-2	5	0.37	1.10	140	105	80	170	150	17	180	270	13	4*M12	24	2
MVE-8-2	8	0.55	1.40	170	120	120	210	176	20	270	350	18	4*M16	27.5	2
MVE-10-2	10	0.75	1.96	170	120	120	210	176	20	270	350	18	4*M16	29	2
MVE-15-2	15	1.10	2.55	190	140	140	230	200	23	270	390	18	4*M16	60	2
MVE-20-2	20	1.50	3.67	190	140	140	230	200	23	270	390	18	4*M16	66	2
MVE-30-2	30	2.20	5.10	225	155	170	280	246	28	320	460	22	4*M20	98	3
MVE-40-2	40	3.00	6.85	255	155	155	300	250	30	315	470	23.5	4*M22	105	2
MVE-50-2	50	3.70	8.43	280	180	170	338	285	32	340	530	29	4*M27	128	2
MVE-65-2	65	4.50	10.31	320	200	198	380	330	35	395	570	32	4*M30	186	2
MVE-80-2	80	6.30	13.50	320	100	205	385	320	35	410	630	32	6*M30	205	3
MVE-100-2	100	7.50	18.02	320	100	205	385	320	35	410	630	32	6*M30	222	3
MVE-120-2	120	10.00	20.69	380	125	200	444	330	35	420	630	39	6*M36	270	3

三相四极（380V 50HZ 振动次数1430r/min) Three-phase and Four-pole 380V 50Hz Frequency 1430r/min
型号 Model	额定激振力 Rated Force （kN）	额定功率 Rated Power （kW）	额定电流 Rated Current （A）	安装尺寸(mm) Mounting Dimension		外形尺寸(mm) Overall Dimension							安装螺栓尺寸(mm) Mounting Bolt Dimension	重量 Weight （kg）	图号 Drawings No.
				安装尺寸(mm) Mounting Dimension		外形尺寸(mm) Overall Dimension
				A	B	H	AB	BB	HA	HD	L	K
MVE-1-4	1	0.06	0.23	106	62-74	65	140	105	15	155	220	9	4*M8	10	1
MVE-2-4	2	0.09	0.35	125	90	70	150	140	15	160	260	13	4*M12	13	2
MVE-4-4	4	0.18	0.68	140	105	80	170	150	17	180	310	13	4*M12	20.5	2
MVE-5-4	5	0.25	0.85	140	105	80	170	150	17	180	320	13	4*M12	22	2
MVE-8-4	8	0.37	1.18	170	120	110	210	160	20	210	350	18	4*M16	33	2
MVE-10-4	10	0.55	1.76	170	120	110	210	160	20	210	370	18	4*M16	36	2
MVE-15-4	15	0.75	2.17	190	140	140	230	200	23	270	450	18	4*M16	63	2
MVE-20-4	20	1.10	3.20	190	140	140	230	200	23	270	450	18	4*M16	69	2
MVE-25-4	25	1.25	3.35	225	155	170	280	246	28	320	540	22	4*M20	88.5	2
MVE-30-4	30	1.50	3.85	225	155	170	280	246	28	320	540	22	4*M20	97	2
MVE-40-4	40	1.85	4.50	255	155	155	300	250	30	315	550	23.5	4*M22	114	2
MVE-50-4	50	2.20	5.57	280	180	170	338	285	32	340	610	29	4*M27	160	2
MVE-60-4	60	3.00	6.12	280	180	170	338	285	32	340	610	29	4*M27	192	2
MVE-70-4	70	3.70	7.12	320	100	205	385	320	35	410	630	32	6*M30	220	3
MVE-90-4	90	5.50	12.40	320	100	205	385	320	35	410	630	32	6*M30	260	3
MVE-100-4	100	6.30	14.18	380	125	225	455	340	40	435	650	38	6*M36	285	3
MVE-130-4	130	7.50	17.01	460	140	250	550	400	40	490	810	45	6*M42	420	3

三相六极（380V 50HZ 振动次数970r/min) Three-phase and Six-pole 380V 50Hz Frequency 970r/min
型号 Model	额定激振力 Rated Force （kN）	额定功率 Rated Power （kW）	额定电流 Rated Current （A）	安装尺寸(mm) Mounting Dimension		外形尺寸(mm) Overall Dimension							安装螺栓尺寸(mm) Mounting Bolt Dimension	重量 Weight （kg）	图号 Drawings No.
				安装尺寸(mm) Mounting Dimension		外形尺寸(mm) Overall Dimension
				A	B	H	AB	BB	HA	HD	L	K
MVE-2-6	2	0.15	0.65	140	105	80	170	150	17	180	300	13	4*M12	19	2
MVE-3-6	3	0.25	0.99	170	120	110	210	160	20	210	340	18	4*M16	28	2
MVE-5-6	5	0.37	1.37	170	120	110	210	160	20	210	360	18	4*M16	39	2
MVE-8-6	8	0.55	2.05	170	120	120	210	176	20	270	410	18	4*M16	58	2
MVE-10-6	10	0.75	2.47	190	140	140	230	200	23	270	450	18	4*M16	66	2
MVE-15-6	15	1.10	3.37	190	140	140	230	200	23	270	510	18	4*M16	78	2
MVE-20-6	20	1.50	4.47	225	155	170	280	246	28	320	560	22	4*M20	105	2
MVE-26-6	26	1.85	5.58	255	155	155	300	250	30	315	570	23.5	4*M22	125	2
MVE-30-6	30	2.20	6.22	255	155	155	300	250	30	315	610	23.5	4*M22	150	2
MVE-40-6	40	3.00	8.37	280	180	170	338	285	32	340	710	29	4*M27	205	2
MVE-50-6	50	3.70	9.37	320	200	198	380	330	35	395	620	32	4*M30	260	2
MVE-65-6	65	4.50	11.50	320	200	205	385	320	35	410	660	32	4*M30	280	2
MVE-80-6	80	5.00	12.38	320	100	205	385	320	35	410	730	32	6*M30	305	3
MVE-90-6	90	5.50	13.60	320	100	220	380	330	35	395	770	32	6*M30	320	3
MVE-100-6	100	6.30	15.58	380	125	225	460	360	38	450	760	38	6*M36	370	3
MVE-130-6	130	7.50	18.08	380	125	235	480	360	40	480	840	38	6*M36	485	3
MVE-150-6	150	10.00	22.89	460	118	255	540	440	40	510	890	39	8*M36	700	4

三相八极（380V 50HZ 振动次数720r/min) Three-phase and Eight-pole 380V 50Hz Frequency 720r/min
型号 Model	额定激振力 Rated Force （kN）	额定功率 Rated Power （kW）	额定电流 Rated Current （A）	安装尺寸(mm) Mounting Dimension		外形尺寸(mm) Overall Dimension							安装螺栓尺寸(mm) Mounting Bolt Dimension	重量 Weight （kg）	图号 Drawings No.
				安装尺寸(mm) Mounting Dimension		外形尺寸(mm) Overall Dimension
				A	B	H	AB	BB	HA	HD	L	K
MVE-20-8	20	1.50	4.93	280	180	170	338	285	32	340	630	29	4*M27	205	2
MVE-30-8	30	2.20	6.70	320	200	205	385	320	35	410	730	32	4*M30	260	2
MVE-40-8	40	3.00	8.31	320	200	205	385	320	35	410	730	32	4*M30	296	2
MVE-50-8	50	3.70	9.80	380	250	225	460	360	38	450	760	38	4*M36	390	2
MVE-65-8	65	5.50	11.58	380	125	225	460	360	38	450	760	38	6*M36	430	3
MVE-80-8	80	6.30	13.80	440	140	225	520	375	40	450	720	45	6*M42	520	3
MVE-100-8	100	7.50	15.90	460	140	255	545	400	40	505	810	45	6*M42	600	3
